El sismo de México del 19 de Septiembre de 2017

mexicosismoNuevamente, una agitación telúrica me convoca para explicar algunos de sus aspectos. Como nunca quiero repetir cosas ya expresadas en este mismo blog, les sugiero que lean, antes de entrar en este post, tanto como puedan de cuanto vengo subiendo bajo la etiqueta Sismos. Si eso les parece mucho, sigan al menos los links que incluyo en el texto, porque de lo contrario se les escaparán algunos conceptos que yo ya doy por conocidos.

¿Cuándo, cómo y dónde sucedió el evento sísmico?

El pasado martes 19 de Septiembre, a las 13 horas y 14 minutos de la hora local, y sólo  unos diez días después del terremoto -de mayor magnitud- de Chiapas, se produjo un  nuevo  terremoto, con magnitud 7,1 de la escala de Richter.

Fue además un sismo bastante prolongado, ya que alcanzó al menos un minuto de duración.

El epicentro se situó cercano al límite entre Morelos y Puebla, más específicamente, 12 kilómetros al sureste de Axochiapan, correspondiendo a las coordenadas 18,584° de latitud N y 98,399° de longitud W.

El hipocentro tuvo una profundidad de entre 51 km según el informe del USGS, y 57 km, según la estimación del Servicio Sismológico Nacional de México.

Al menos son 224 las víctimas humanas fatales, aunque con el correr de las horas la cifra  podría incrementarse.

El sismo se produjo en coincidencia con la fecha en que 32 años atrás, se producía la peor tragedia del país: el terremoto que provocó cerca de 10.000 muertos en 1985.

¿Fue algo  absolutamente inesperado?

De ninguna manera, forma parte del reacomodamiento de placas -que como yo misma les anuncié hace 10 días en otro post– debía producirse. Y fue también, como allí les dije, de menor magnitud. Recuerden que tratándose de una escala logarítmica, ese ligero cambio entre los grados 7 y 8, es sólo aparente, ya que en la realidad la energía liberada es muchísimo menor.

¿En qué se parece y en qué se diferencia del acontecido hace diez días?

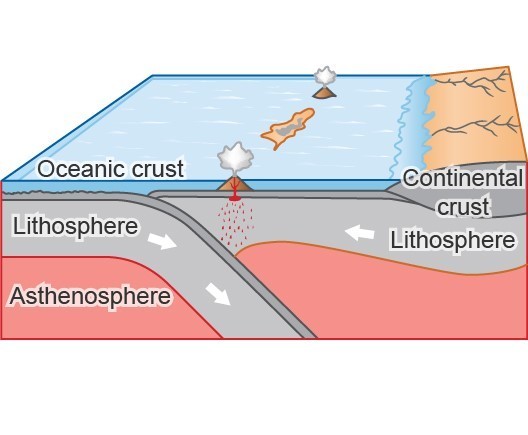

El contexto geológico en escala megascópica es el mismo que les expliqué en el anterior terremoto, de modo que no voy a repetirlo ahora, sólo les recuerdo que se relaciona con el contacto entre las placas de Cocos y Norteamericana.

En cuanto a las diferencias, las más significativas son los efectos en materia de daños, que analizaré más abajo, y la característica dominante del movimiento que fue trepidatorio en esta oportunidad.

¿Qué significa que fue “trepidatorio?

Éste es el momento exacto en que deberían ir a leer mi post sobre los diferentes tipos de ondas sísmicas, ya que todas las explicaciones que siguen se basan sobre esos conceptos.

En el post que les linkeé más arriba, les expliqué que las ondas superficiales son las responsables de los daños de los terremotos, puesto que las ondas internas o profundas disipan gran parte de su energía lejos del hábitat humano, a gran distancia de la superficie.

Por ende, nos centraremos ahora en las ondas superficiales, aunque un poco más abajo hablaremos también de las ondas internas, por razones muy distintas.

Pero vayamos a lo nuestro:

Recordemos que en todos los tipos de ondas, las partículas individuales no se desplazan recorriendo distancias, sino que solamente vibran en su lugar, transmitiendo su energía a las adyacentes, de modo que es la energía y no la materia, la que se moviliza por cientos o miles de kilómetros.

Por otro lado, recordemos que existen diversos tipos de ondas superficiales, uno de los cuales es el que conocemos como Ondas Rayleigh.

En este tipo de ondas, las partículas vibran en un movimiento elíptico y retrógrado, casi como si dieran “vueltas de carnero hacia atrás” en su lugar, lo que se expresa en sacudidas pronunciadamente verticales en el mismo sitio. Eso es lo que se entiende como un movimiento trepidatorio, y es poco habitual, siendo más común que la mayor parte de la energía se manifieste como desplazamientos oscilatorios.

La disipación de la energía Rayleigh es relativamente rápida, de modo que a gran distancia del epicentro, los terrenos sufren casi en su totalidad movimientos horizontales y oscilatorios, mientras que en zonas muy próximas al centro de ruptura, aumenta la componente trepidacional. También la distribución de la energía que se transmite de una u otra forma depende de las condiciones propias del terreno atravesado.

¿Por qué hubo tantos daños?

Ahora necesitan leer el post en que les explico el riesgo geológico, para entender esto que sigue.

Puede uno preguntarse cómo es que hubo en este sismo más daños que en el de hace diez días, que fue, sin embargo de mayor magnitud.

Pues por la convergencia de tres causas principales:

  • Susceptibilidad del territorio afectado. Se entiende como tal a la fragilidad natural del área de afectación. En este caso, debe recordarse que México está construida principalmente sobre un material que ha rellenado un antiguo lago, y tanto los suelos blandos como los de relleno, tienden a magnificar los efectos sísmicos, con mayores asentamientos, deslizamientos y hasta posible licuefacción. (Situación en que el suelo supera su límite plástico- líquido, y fluye como si no fuera sólido).
  • Vulnerabilidad, ésta es la fragilidad artificial, inducida por las construcciones, la carga estructural y poblacional, la educación y las estrategias de prevención, etc. México está asentada en un terreno muy susceptible, y es además una de las ciudades más densamente pobladas del mundo, y conserva todavía muchas construcciones antiguas, que no cumplen el protocolo de la arquitectura sismorresistente. Un combo realmente alarmante.
  • Ineficacia  ocasional del sistema de alarma temprana.

¿Por qué fue inefectiva la alarma temprana?

Volvamos a las ondas. Dijimos ya que hay ondas internas- relativamente inocuas- y superficiales, que son las que causan los peores daños.

Afortunadamente, las primeras ondas en llegar a los detectores son las que se propagan en profundidad, más específicamente las ondas longitudinales o p, así llamadas precisamente porque son las “prima” o primeras en llegar.

El retraso de las superficiales respecto a las p, aumenta con la distancia al epicentro, de modo que al detectarse las primeras, puede haber entre 50 y 70 segundos, lo que da tiempo para alejarse de estructuras colgantes, apagar cocinas, desconectar luces, y/o refugiarse bajo una protección relativamente segura. No es mucho, pero a veces hace toda la diferencia.

En este caso, fue tan escasa la distancia entre el epicentro y el área poblada, que el tiempo de detección entre las primeras ondas y las destructivas fue extremadamente escaso. No hay responsabilidad humana en esto, pero el efecto fue devastador.

¿Y ahora qué sigue?

Sigue lo de siempre, un tiempo de agitación en toda la región, hasta que las placas encuentren su nueva situación de equilibrio. Pero esto ya lo he dicho en el post que les mandé a leer, de modo que prefiero enfocarme en otra cosa: los volcanes.

Toda esa región es de intensa actividad volcánica, y las placas que se han movido podrían cambiar la configuración de los caminos profundos de ascenso del magma.

En unos casos podrían sellarlos, desactivando al menos temporalmente centros activos, lo cual no es preocupante; pero en otros podrían abrir espacios para el ascenso magmático, generando erupciones, y es a eso a lo que debe prestarse especial atención ahora. Y no sólo en México sino también en países vecinos.

Si este post les ha gustado como para llevarlo a su blog, o a la red social, por favor, mencionen la fuente porque esta página está registrada con IBSN 04-10-1952-01.

Un abrazo y hasta el miércoles. Graciela.

P.S.: La imagen que ilustra el post es del Servicio Geológico de Estados Unidos.

Curso MODELOS HIDROLÓGICOS – CAMBIO CLIMÁTICO Y PROCESOS DE DESERTIFICACIÓN”

Curso MODELOS  HIDROLÓGICOS – CAMBIO CLIMÁTICO Y PROCESOS  DE DESERTIFICACIÓN“, de 40 (cuarenta) horas a realizarse entre el 9 al 20 de Octubre de 2017

El curso se puede tomar como Educación continua o como curso de Doctorado con Evaluación Final.

Las inscripciones se pueden realizar al mail de maestria.hidricos.unc@gmail.com.

Los profesores serán:

Dr. Juan Valdés

Doctor en Recursos Hídricos, Instituto de Tecnología de Massachusetts, 1976

M.Sc. (Ingeniería Civil), Instituto de Tecnología de Massachusetts, 1975

Ingeniero Civil, Universidad Católica de Córdoba, Argentina, 1970

Dr. Pablo García Chevesich

Ph.D. Ingeniería Agrícola y de Biosistemas. Universidad de Arizona (2009).

Dr. Santiago Reyna

Ingeniero Civil egresado de la U.N.C con medalla de oro en 1984. Dra.

Teresa Reyna

Ingeniera Civil egresada de la U.N.C con medalla de plata en 1993.

Dr. Marcelo García

Profesor Titular de Mecánica de los Fluidos. Miembro de la Comisión de Admisión y Tesis del Doctorado en Ciencias de la Ingeniería.



1er. Taller Patrimonio Geológico – S.M. de Los Andes

2da Circular – 1er. Taller Patrimonio Geológico – S.M. de Los Andes by Graciela L. Argüello on Scribd

CONAGUA en Córdoba

Desde el 20 al 23 de Septiembre de este año, se llevara a cabo el XXVI Congreso Nacional del Agua, en la Plaza de la Música, Córdoba.

Para mayor información e Inscripciones : http://conagua 2017 congresos.unc.edu.ar

Contacto: conagua2017@gmail.com



Nociones básicas sobre la dinámica de los cursos de agua.

flujos

Los cursos de agua, que ya les expliqué antes cómo se generan, se convierten inmediatamente en agentes erosivos. Por esa razón, los geólogos nos interesamos tanto en ellos, y debemos conocer algo sobre la dinámica que les es característica.

A continuación veremos algunos de los conceptos más básicos, que nos permitirán seguir luego avanzando en el conocimiento de los procesos erosivos.

¿Qué se entiende por flujo?

La palabra flujo tiene muy numerosos significados, según el contexto en el que se la emplea. Así, puede referirse tanto a una corriente migratoria, como a una corriente eléctrica, pasando por numerosos significados médicos. Por eso es importante que definamos aquí el uso y sentido que le daremos.

Para nosotros, el flujo será el movimiento de un fluido.

La palabra flujo deriva del latín fluxus, que significa “masa que se desliza”; y como dije hace un momento, esa masa será un fluido, con lo cual descartaremos los significados sociales y los de la electricidad entre muchos otros. No obstante, para delimitar mejor su significado en nuestra disciplina, aclaremos algo respecto a los fluidos.

Un fluido es una sustancia que puede cambiar permanentemente de forma sin que se generen fuerzas conocidas como “restitutivas”, que tiendan a devolver la masa a su forma original. Eso se debe que las partículas que conforman el fluido se mantienen unidas entre sí por fuerzas cohesivas débiles. Son fluidos tanto los líquidos como los gases.

La diferencia entre los líquidos y los gases, es que si bien tanto unos como otros toman la forma del recipiente que los contiene, los líquidos mantienen su volumen y los gases no.

En nuestro campo de análisis, los agentes erosivos incluyen dos tipos de fluidos: el agua en estado líquido, y el viento, que no es más que aire en movimiento.

¿Qué tipos de flujos existen?

Habiendo acordado que el flujo es el movimiento del agua y el aire, podemos definir al menos dos formas dominantes en que esos fluidos se desplazan, además de numerosos rangos intermedios. Las formas de flujo son, tal como les esquematicé en la figura:

  • Flujo laminar: tiene lugar cuando las partículas de agua se desplazan según trayectorias rectas o cuasi rectas, paralelas entre sí, y en buena medida también al cauce. Este último paralelismo es más relativo, por las irregularidades propias de los cauces naturales. Las partículas de agua se mueven, en este tipo de flujo, como si formaran parte de láminas (de allí el nombre) diferenciadas que, al menos en teoría, no se mezclarían nunca.
  • Flujo turbulento: en este caso, el agua se mueve de manera desordenada y errática, con la característica presencia de remolinos, que por derivación se denominan turbulencias. El flujo turbulento varía en un amplio rango, desde lento a rápido, según puede notarse en la diferencia entre un río con o sin rápidos, valga la redundancia.

Hasta aquí, la teoría, pero en los cursos hídricos reales y naturales, debido a los factores que veremos más abajo, prácticamente todos los flujos son turbulentos, salvo en aguas de muy escasa velocidad, y por trechos muy acotados.

Existe un número crítico, adimensional, conocido como número de Reynolds, por encima del cual todos los flujos son turbulentos. Ese número resulta de dividir el producto de la velocidad y la profundidad de la corriente, por la viscosidad cinemática. Para los cálculos en cursos de agua, el número de Reynolds (Re) se ubica alrededor de 2100, pero con las velocidades promedio, y la baja viscosidad del agua, ese umbral se alcanza muy fácilmente.

¿De qué factores dependen los tipos de flujo?

Después de haber leído lo que les expliqué del número Re, es casi obvio lo que voy a mencionar ahora, pero por las dudas se les escape algo, vamos a repetir los factores que definen la forma de fluir tanto del agua como del viento, salvando las diferencias del caso:

  • La velocidad de la corriente es el factor fundamental, y ya veremos de qué depende ésta a su vez, en otro momento, para no hacer tan largo este post.
  • Las características topográficas del cauce por el que fluye el agua, o la superficie sobre la que se desplaza el viento.
  • La viscosidad del fluido involucrado, ya sea el agua en una corriente o el aire si hablamos de viento.

¿Qué es la viscosidad?

En general puede entenderse como la resistencia a deslizarse que presenta un fluido. Surge de las fuerzas de atracción entre las moléculas que lo componen, Cuanto más fuertes son esas acciones atractivas, más difícil es que las moléculas se mezclen unas con otras. Y si no me creen, prueben a “remar en dulce de leche”, como suele decirse comúnmente en nuestro país cuando algo es extremadamente difícil.

En fluidos de alta viscosidad, la tendencia a moverse en láminas es alta, mientras que, repito una vez más, en fluidos poco viscosos, como el agua, la turbulencia es la norma, simplemente porque es más fácil la mezcla.

Si quieren una definición más técnica, la viscosidad es la relación entre un esfuerzo de cizalla aplicado, y la velocidad de deformación por cizallamiento resultante.

¿Qué es el caudal de una corriente de agua?

El caudal de un flujo hídrico es la cantidad de agua que atraviesa un determinado punto en una unidad de tiempo, y normalmente se mide en metros cúbicos por segundo. Como también la cantidad de agua que pasa por un lugar depende del tamaño del canal involucrado,  el caudal se determina multiplicando el área transversal de la corriente por su velocidad. En efecto, cuanto más crezca el espacio de pasaje y más rápido vaya el fluido, mayor será la cantidad que pasa por segundo, o sea el caudal.

La velocidad se mide en metros por segundo, y la superficie, en metros cuadrados, de modo que multiplicando ambos entre sí, se obtiene la medida en (m3/segundo, tal como se requiere.

¿Qué es la competencia de un flujo?

Este término se refiere a la capacidad de carga de material que tiene una corriente de agua. Es obvio que cuanto mayor capacidad de transporte tenga, más grandes serán los cuerpos que puede arrastrar, por eso la competencia se mide como el tamaño máximo de partícula que una corriente puede transportar en un momento dado.

Debido a que las condiciones que definen la capacidad de carga son muy variables a lo largo del tiempo, por ejemplo si el río está o no crecido, si aumenta o disminuye su velocidad, etc., la competencia es una propiedad también instantánea, y debe referirse a un momento y no a más que eso.

Si este post les ha gustado como para llevarlo a su blog, o a la red social, por favor, mencionen la fuente porque esta página está registrada con IBSN 04-10-1952-01.

Un abrazo y hasta el miércoles. Graciela.
