Tips para sacar fotos útiles desde el punto de vista del geólogo

imagen1suelos-podsolÉste es uno de esos posts a los que me veo empujada (con zamarreo incluido) por Dayana, quien quiere aprovechar cada viaje de la mejor manera posible, trayendo fotos realmente útiles, de modo que me preparó un listado de preguntas sobre  las cosas que piensa que deberían saber quienes van a hacer una salida al campo- ya sea como estudiantes, aficionados, turistas curiosos o geólogos principiantes- al disparar su cámara.

Pero antes de abocarme al punto debo aclarar algunas cosas:

  • No busquen aquí especificaciones sobre cámaras, objetivos, filtros, ni otras yerbas, porque de eso no sé un pomo. Tal vez si a ustedes les parece, podemos invitar al Pulpo, que sí sabe, a prepararnos un post sobre eso en el futuro.
  • Todo lo que diremos se referirá en este primer post sobre el tema, a fotografías de campo sobre el terreno.
  • No hablaremos, todavía, ni de las fotografías aéreas, ni de las de laboratorio o microscopía, o de imágenes subacuáticas u otras situaciones especiales que seguramente tendrán sus propios posts.
  • No estaremos haciendo referencia tampoco a ninguna otra forma de teledetección como imágenes satelitales ni cosa por el estilo, para todo lo cual deberán esperar con alguna paciencia hasta que lleguemos a ellas en otros posts.

Y ahora sí, a lo nuestro.

¿Qué importancia geológica tienen las fotografías que se toman en el campo?

En primer lugar, todos sabemos que una imagen vale por mil palabras, y por muy habilidoso que uno sea con la retórica, a la hora de describir un fenómeno, nada supera a la visión directa de lo que se quiere mostrar.

Por otra parte, enunciar la presencia de tal o cual proceso en un determinado lugar requiere alguna prueba para el lector que no puede ir directamente a constatarlo.

Y hasta puede darse el caso de que una fotografía sirva de elemento de consulta con un colega que sabe más que uno sobre algún tema determinado.

Por todo eso, conviene tener en cuenta algunos detalles al tomar fotos. Por cierto, esos detalles variarán según el objetivo de la excursión, y la persona que lleva la cámara. Es decir que mientras que los geólogos, estudiantes de geología, y/o carreras afines tomarán en cuenta todo lo que aquí les diga, los simples turistas y aficionados, elegirán cuáles de los consejos les resultarán más o menos interesantes, según su propia intención.

¿Para qué se usan las fotografías geológicas?

  • Como ya adelanté, todo informe, requiere ilustración probatoria y/o aclaratoria de lo que se enuncia. Esto vale para trabajos prácticos de los alumnos, tesis, apuntes y libros  para docencia o papers a publicar.
  • En muchos casos, las fotografías sirven para recordar relaciones entre los elementos del paisaje, o posiciones en que se realizan determinados hallazgos, o son como ya señalé en el post de excavaciones paleontológicas, documentos probatorios de la manera en que yacían originalmente, diferentes restos fósiles, estructuras o muestras.
  • Todo geólogo que se precie, tiene su propio banco de imágenes, del que hará uso para ilustrar charlas, conferencias, workshops, o posts de blogs 😀 , llegado el caso.

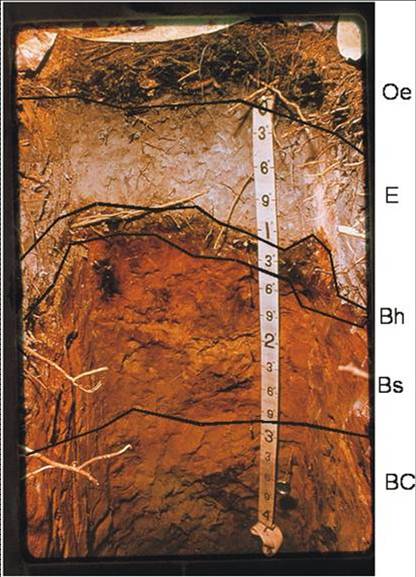

  • Eventualmente, y conociendo la metodología adecuada, pueden hacerse mediciones sobre las fotos, y debidamente editadas en softwares adecuados, pueden ser completadas con datos y nomenclaturas, como se ve en la fotografía superior, ilustrativa del post. (Nobleza obliga, el crédito por las indicaciones añadidas a esta foto en particular corresponde a mi colega Jorge Sanabria)

¿Qué podemos decir del equipamiento a utilizar?

Yo personalmente, no mucho, porque como ya advertí más arriba, ignoro casi todo sobre él. Pero la experiencia y el sentido común me autorizan a indicar un par de pequeñeces, a saber:

  • Es básico asegurarse de tener suficiente “autonomía de vuelo” si se me permite usar esta expresión fuera de su contexto adecuado. Vale decir, hay que cerciorarse de tener las pilas o baterías cargadas, y/o llevar otras de repuesto. No hay nada más frustrante que hacer un hallazgo importante y no poder fotografiarlo porque la cámara se quedó sin pilas.
  • Si la campaña dura más de un día y se regresa a un sitio donde se cuenta con energía eléctrica, es muy importante tener el cargador de pilas o baterias, y por supuesto usarlo.
  • En esa situación también es importante tener el cable para descargar las fotos a la notebook o PC, o el lector de chips, según sea el caso, porque tampoco es nada agradable tener que andar borrando fotos para hacer espacio en la memoria, por falta de previsión.
  • Todavía hay quienes prefieren las fotos en papel, en cuyo caso habrá que atenderse a la provisión de rollos.
  • Siempre es importante llevar todo el tiempo la cámara dentro de su estuche, porque nadie está exento de accidentes en el campo, y la cámara es muy sensible a los golpes, (el que la lleva también, pero a ése no hay forma de meterlo en un bolsito). Por otra parte, también hay que protegerla del polvo y otras agresiones omnipresentes en el campo.
  • El uso del trípode es bastante complicado en la mayoría de las situaciones, porque por lo general las superficies son muy irregulares y escarpadas, y las posiciones desde las que se hacen las tomas son también poco corrientes, pero si se dispone de él y no es engorroso cargarlo, puede ser un auxiliar útil.
  • A la hora de seleccionar entre un equipo voluminoso y pesado de más calidad y uno liviano y pequeño de resolución más modesta, se debe considerar el modo de trasladarse. Si se cuenta con vehículo que nunca quedará demasiado distante, la primera es la opción deseable, si se caminará muchas horas con la mochila en la espalda, lo es en cambio la segunda. Por supuesto, casi siempre uno simplemente lleva lo que tiene, sea cual sea su tamaño, peso, calidad etc.
  • Precisamente, como consecuencia de lo anterior, y dada la calidad de los teléfonos celulares más modernos, su ayuda no es de despreciar tampoco.

¿Qué cosas son motivo de interés para una fotografía en una campaña geológica?

Eso dependerá del motivo del viaje. Obviamente, si se trata de un proyecto geomorfológico, por ejemplo, la mayor parte de las fotos estarán apuntando al relieve y la estructura del paisaje, mientras que un pedólogo tomará básicamente perfiles.

Pero ningún geólogo, sea cual sea el motivo de su viaje (incluso recreación y turismo) desaprovechará la oportunidad de sacar fotos que le permitan testimoniar un proceso interesante, más allá de que esté o no trabajando en él. Un ejemplo que les aclarará a qué me refiero pueden leerlo en el post de la palmera delatora,  donde les conté una anécdota de mi viaje al caribe colombiano.

Así, pues, rocas con formas erosivas notables (como en  Talampaya o el  Valle de la Luna), o estratos bien diferenciables por su color o su modo de yacencia, hallazgos de minerales poco comunes o de restos fósiles, cicatrices de avalanchas, eventos catastróficos o sus efectos visibles, todos son temas que de percibirse, deben ser registrados, por cierto.

Y por supuesto, notas curiosas (determinada fauna, un hermoso atardecer, un ejemplo de contaminación ambiental, etc.) o accidentales (una caída graciosa, una posición ridícula de alguien del equipo, etc) también son un buen tema, aunque sólo sea por su pintoresquismo. Algunos ejemplos de esto aparecerán en posts de viernes, ya verán.

El turista o simple aficionado, seguramente centralizará su atención en los atractivos naturales y de gran espectacularidad que motivaron su visita al lugar, como por ejemplo geisers, cavernas, volcanes, marismas, salares, desiertos, dunas, etc.

En algunos casos, el turista testimoniará en cambio, visitas a intervenciones sobre el paisaje o sus recursos, como podrían ser  explotaciones mineras, construcciones de represas, medidas de protección del suelo, etc.; o bien ámbitos más urbanos como visitas a museos, exposiciones o muestras que de todas maneras guarden estrecha relación con la geología.

¿Cómo se toman las fotos para obtener su mayor utilidad?

  • En primer lugar, debe tenerse siempre presente que todo evento, hallazgo, rasgo o estructura del paisaje, es parte integrante de él, y es emergente de un sistema de alta complejidad, razón por la cual, cada toma debe atender al contexto. Si se fotografía un perfil de suelo, por ejemplo,  junto a la foto de detalle debe estar también la foto del paisaje en el que ese perfil está inmerso, de lo contrario su interpretación se dificulta. Es decir que siempre haremos tomas con diferentes aproximaciones: megascópico (el panorama general) mesoscópico (el sitio del perfil) y macroscópico (el perfil mismo). Luego, en laboratorio pueden hacerse tomas microscópicas también, llegado el caso.
  • Dada la diversidad de escalas de las fotos, ellas siempre deben tener un elemento de tamaño conocido para dar idea de la real magnitud de lo que se ha capturado en la imagen. Eso justifica la inclusión de alguna persona en ellas, pero la patética actitud de algunos colegas que corren a ponerse en pose cuando ya  hay otro elemento para testimoniar el tamaño, debe ser absolutamente erradicada porque nunca mejora la calidad de la foto. La falta de un elemento de proporciones conocidas induce a error, como puede verse en las dos figuras que incluyo más abajo: la fig. 1 es un recorte del perfil, que por no tener patrón comparativo no dice nada de la magnitud de la pared fotografiada. Cuando vean la Fig.2, en cambio,  entenderán exactamente lo que les digo, porque se trata del mismo perfil, pero allí la foto está completa y su magnitud queda clara.

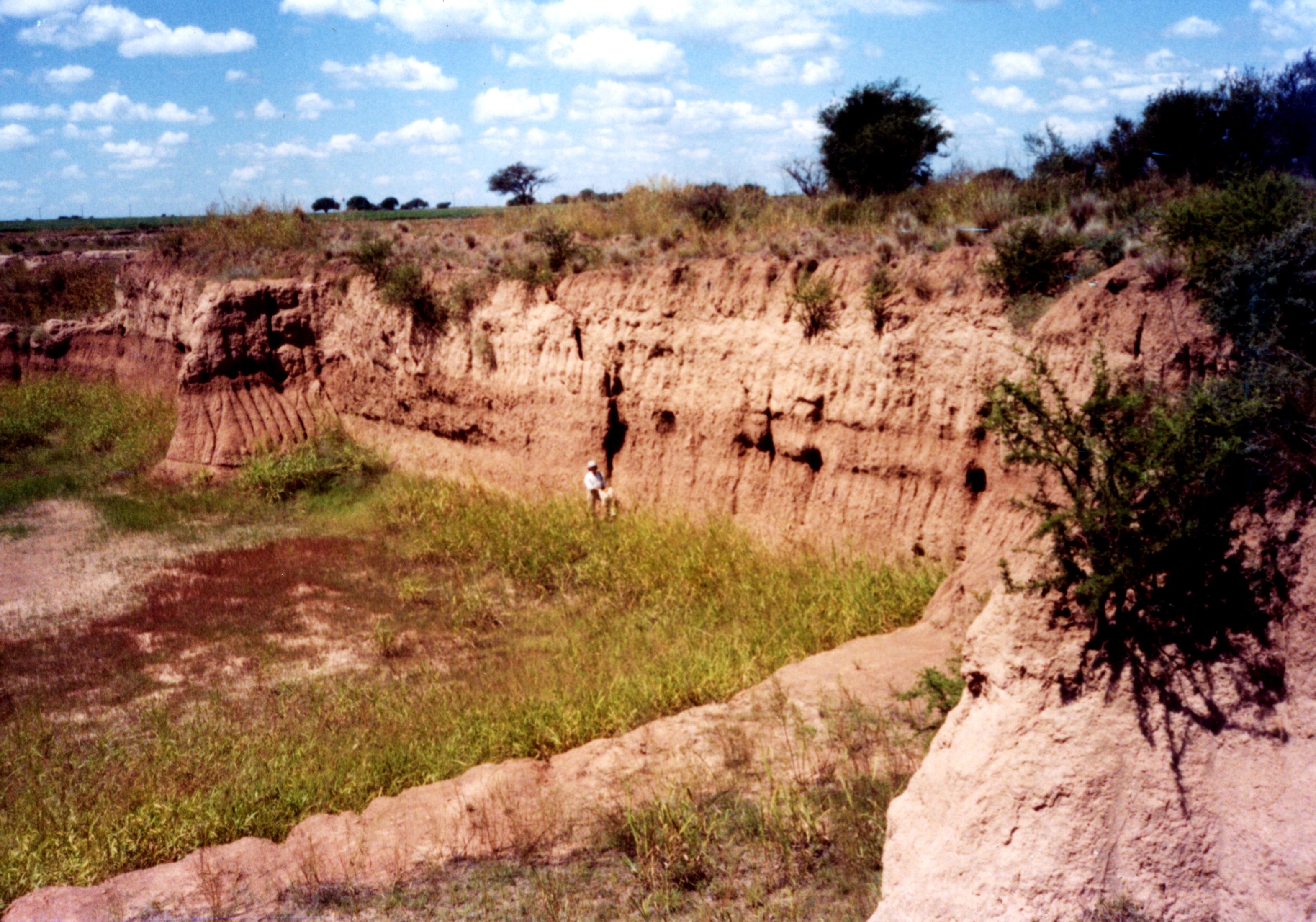

Figura 1

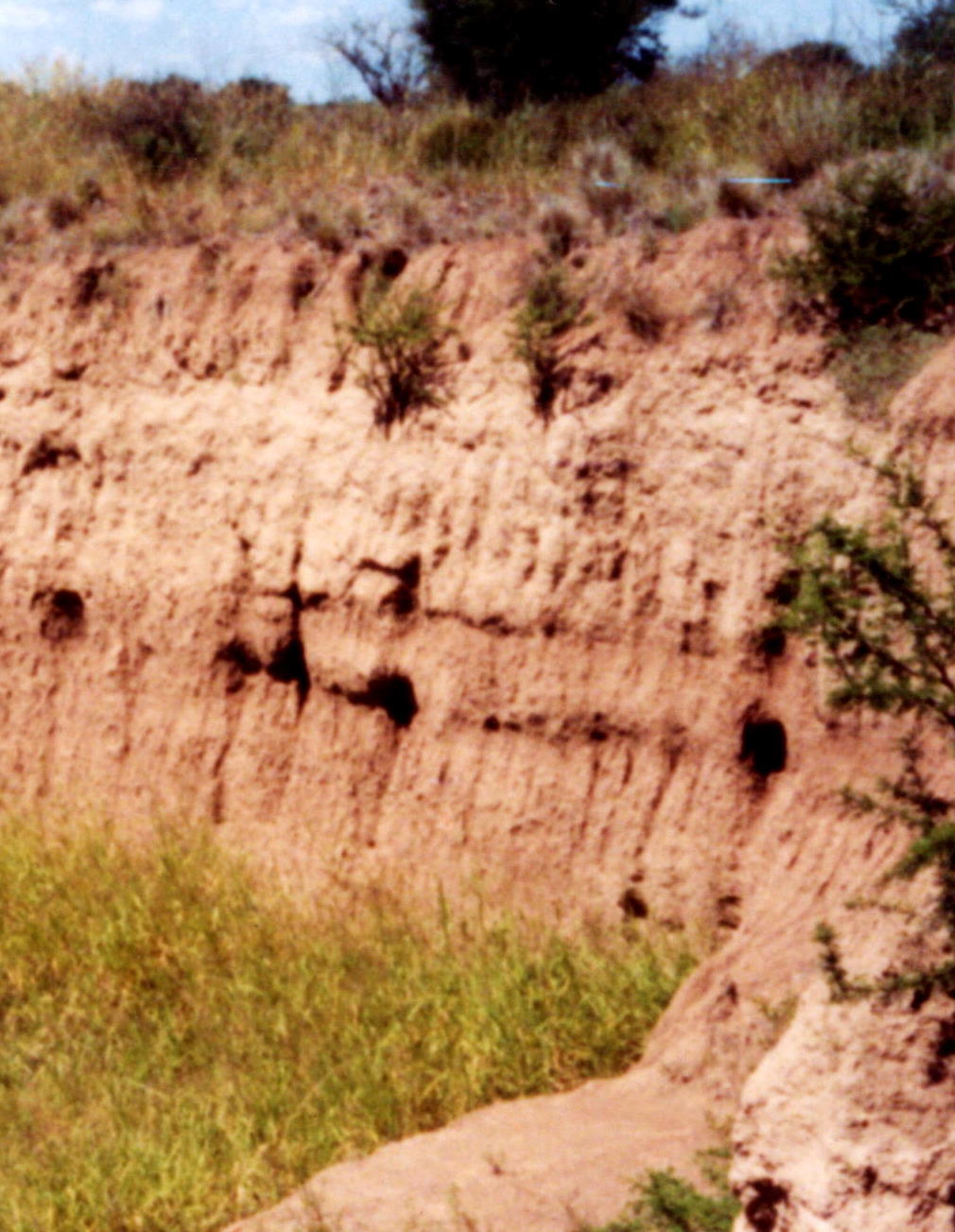

Fig. 2

Fig. 2, la pequeña figurita al pie del perfil soy yo, lo que da idea del tamaño. Mi estatura es normal (165 cm)

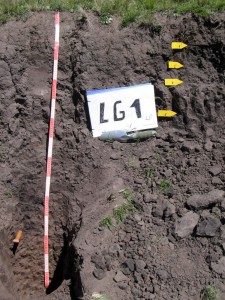

  • Por otra parte, la máxima utilidad de la foto a los fines científicos, se obtiene cuando en el mismo momento de la toma, se añaden al objeto, no sólo patrones de escala, sino también algún rótulo identificatorio, y hasta marcas especiales para señalar los cambios detectados en el análisis in situ. Esto puede verse en la fig. 3, donde el perfil cuenta con una cinta métrica con segmentos de dos colores que se alternan cada 10 cm, un rótulo con el nombre del perfil (LG 1) y flechitas metálicas que se clavaron en el lugar de cada horizonte visualizado. Qué elementos use cada uno para estos fines es variable, desde simples marcas hechas con el cuchillo de campo hasta alfileres marcadores o las flechitas de este caso.
  • Un último tip especial para los geólogos, que será más útil a los más novatos, puesto que los de más experiencia ya seguramente lo conocen, es la posibilidad de tomar fotos que luego pueden verse en tres dimensiones de modo semejante a como se ven los pares estereoscópicos de fotografías aéreas. Para los lectores que no saben de qué estoy hablando, ya vendrán los correspondientes posts. Esto se consigue simplemente tomando dos fotos adyacentes del mismo objeto de interés, corriéndose la cámara lateralmente el espacio necesario para que el elemento enfocado aparezca en las dos tomas con un recubrimiento lateral de  aproximadamente el 60%. Es decir: primera toma, correrse a un lado hasta ver el objeto de nuevo, pero desplazado de manera que el nuevo cuadro cubra el 60% de la foto anterior, y tomar una nueva foto.

  • Esas fotos deberán imprimirse luego en calidad óptima y papel fotográfico, y se podrá ver el objeto en tres dimensiones siempre que se cuente para ello con un estereoscopio, aunque sólo sea de bolsillo. Con suerte, las gafas especiales semejantes a las de los cines pueden servir, y con muuuuuuuuuuuuuuuchísssssssima experiencia se puede obtener el efecto a ojo desnudo.

¿Qué información relevante se debe agregar a la foto para su archivo?

corralito-con-zecg-y-lozada-046

Si la foto es de un evento único, o de un viaje turístico que no se repitió nunca más, tal vez la propia memoria alcance para su identificaión, pero ése no es el caso cuando se ha visitado docenas de veces un lugar de trabajo y se han tomado fotos de muchos perfiles y relieves parecidos, por eso es importante ir anotando los detalles de cada toma, ya en la propia libreta de campo, lo cual les aseguro que no es fácil cuando uno tiene compañeros que creen que lo recordarán todo y están siempre urgidos de seguir avanzando para volver del campo temprano, al cuete pero temprano; pero bueno, ésa ya es otra historia…

Lo concreto es que después cuando uno agrupe los resultados deberá archivar también los siguientes datos:

  • Número de foto y proyecto o trabajo al que pertenece .
  • Fecha y hora del día, para evaluar los efectos de la iluminación sobre los detalles.
  • Zona de trabajo.
  • Localización del punto de observación y dirección hacia la cual se toma la foto.
  • Descripción de lo que se fotografía, y/o de lo que se intenta ilustrar.
  • Si se ha usado un patrón de referencia de tamaño tal que pueda llamar a confusión, aclararlo. Recuerdo ahora a un colega, eminente en su área de especialización, que cuando aparece como patrón de referencia en una foto, agrega, con sentido del humor y honestidad científica envidiables ” la persona en la fotografía tiene estatura subnormal”

Bueno ha sido un post largo, pero espero que provechoso, aunque no me queda ninguna duda de que el tema está lejos de verse completamente agotado.

Nos vemos el miércoles, un abrazo Graciela
